在SMT貼片加工領域，0201元件因尺寸極小、重量輕，成為貼裝良率提升的“關鍵瓶頸”——傳統工藝中，卡料、偏位、虛焊、掉件等問題頻發，不僅導致物料損耗率高，更直接影響訂單交付周期與生產成本。作為專注SMT精細化加工的1943科技，通過對“喂料器選型-真空吸附-全流程協同”的深度管控，成功將0201元件貼裝良率提升30%以上，為高精密電子制造企業解決核心痛點。

一、0201元件貼裝的核心痛點：小尺寸背后的良率難題

0201元件的貼裝難度遠超0402、0603等常規元件，其核心挑戰集中在三點：

1. 物料輸送穩定性差：元件尺寸過小，傳統喂料器易出現“卡料”“漏送”，導致貼裝頭空吸或錯吸；
2. 抓取精度要求極高：元件重量?jī)H約0.0001g，真空吸附力過強易導致元件變形，過弱則出現“掉件”；
3. 視覺定位容錯率低：元件標識模糊，若視覺系統與貼裝參數不匹配，易出現“偏位”“立碑”等不良。

針對這些痛點，1943科技跳出“單一環節優化”的局限，從“源頭選型到末端管控”搭建全流程精細化體系，實現良率突破性提升。

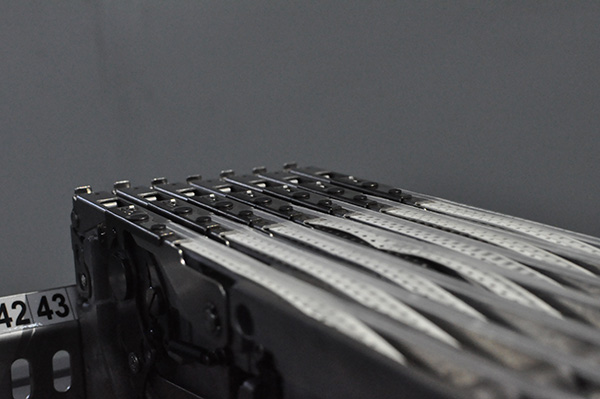

二、喂料器（FEEDER）選型與維護：良率提升的“第一道防線”

喂料器作為0201元件輸送的核心設備，其選型合理性直接決定貼裝良率的基礎水平。1943科技通過“分級選型+動態維護”標準，從源頭降低輸送不良：

1.喂料器選型：匹配0201元件的“高精度標準”

• 優先選擇“抗磨損+低振動”型號：0201元件料帶?。ǘ酁?mm帶），喂料器的齒輪、壓料蓋需采用耐磨合金材質，避免長期使用后因磨損導致送料精度偏差；同時選用低振動電機，減少料帶輸送時的元件位移。
• 強制要求“微間距調節功能”：針對0201元件的微小料槽，喂料器需支持0.01mm級間距調節，確保料帶精準對齊貼裝頭吸嘴，避免“空吸”或“錯吸”。
• 拒絕“通用型喂料器”：通用型喂料器針對常規元件設計，無法適配0201的微小尺寸，1943科技僅采用專為01005/0201等超微型元件設計的專用喂料器，從選型端排除80%的輸送不良風險。

2.喂料器動態維護：避免“隱性損耗”

• 建立“小時級校準機制”：每工作4小時，通過專用校準治具對喂料器的送料步距、壓料力度進行檢測，確保送料精度穩定在±0.02mm以內；
• 定期更換“易損部件”：喂料器的彈簧、齒輪等部件每使用300小時強制更換，避免因部件老化導致送料卡頓；
• 料帶預處理檢查：貼裝前對0201元件料帶進行“平整度檢測”，剔除因存儲不當導致的變形料帶，減少輸送過程中的卡料風險。

三、真空吸附系統精細化管控：精準抓取的“核心保障”

0201元件的“輕重量”特性，對真空吸附系統提出“精準控力”要求——吸附力過強會壓傷元件，過弱則導致掉件。1943科技通過“三級管控”實現吸附力的精準匹配：

1.吸嘴選型：適配0201的“微型化設計”

• 尺寸嚴格匹配：選用直徑0.15mm-0.2mm的專用吸嘴，確保吸嘴與元件的接觸面積精準，避免“多吸”或“漏吸”；
• 材質優先“防靜電+高硬度”：吸嘴采用陶瓷或碳化鎢材質，既避免靜電吸附導致元件無法脫離，又能抵抗長期使用的磨損，確保吸附力穩定。

2.真空負壓動態調節：按元件批次“定制參數”

• 建立“負壓數據庫”：針對不同品牌、不同批次的0201元件，通過前期測試記錄最優負壓值，避免“一刀切”的負壓設置；
• 實時監測與補償：在貼裝頭加裝“負壓傳感器”，實時監測吸附力變化，若出現負壓波動，系統自動補償負壓值，確保吸附力穩定；
• 吸嘴清潔機制：每貼裝5000個元件，自動觸發吸嘴清潔程序，清除吸嘴內殘留的焊膏或粉塵，避免因堵塞導致吸附力下降。

3.貼裝高度精準控制：避免“元件壓傷”

• 采用“激光高度檢測”：貼裝前通過激光傳感器檢測PCB板焊盤高度，自動調整貼裝頭下降高度，確保吸嘴將元件放置在焊盤上時的壓力≤0.01N，避免壓傷元件或?qū)е潞父嘁绯觥?/li>

四、全流程協同優化：從“單點管控”到“系統提效”

0201元件貼裝良率的提升，并非單一環節的優化，而是“喂料-吸附-視覺-焊接”的全流程協同。1943科技通過兩大措施實現系統聯動：

1.視覺定位與貼裝參數協同

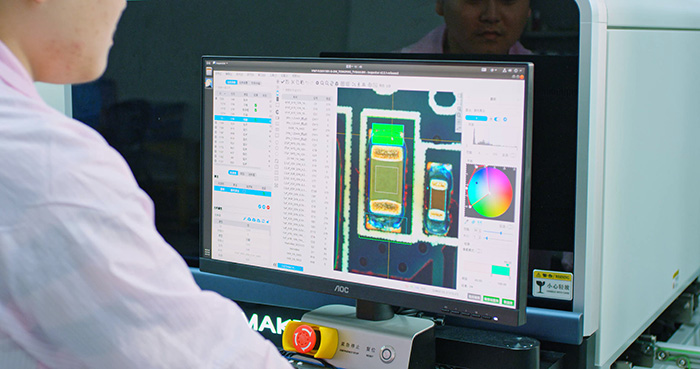

• 高精度視覺系統校準：采用2000萬像素工業相機+AI圖像識別算法，精準識別0201元件的中心位置與角度偏差，并將數據實時傳輸給貼裝頭，自動調整貼裝位置；
• 喂料速度與貼裝節奏匹配：根據視覺識別速度，動態調整喂料器的送料頻率，避免因喂料過快導致元件堆積，或過慢導致貼裝頭等待。

2.不良品閉環分析：持續迭代優化

• AOI檢測數據聯動：貼裝后通過AOI（自動光學檢測）系統抓取不良品數據（如偏位、掉件、虛焊），分類統計不良原因（如喂料偏差、負壓不足）；
• 周度優化會議：技術團隊每周針對不良數據制定改進方案，如調整某批次元件的負壓值、優化喂料器校準頻率，形成“檢測-分析-優化”的閉環，確保良率持續穩定。

五、1943科技：0201元件貼裝的“精細化專家”

通過喂料器選型標準化、真空吸附動態管控、全流程協同優化，1943科技已實現0201元件貼裝良率從75%提升至98%以上，平均良率提升超30%，同時將物料損耗率控制在1.5%以內，為工業控制、汽車電子、醫療設備等領域的客戶提供高精密SMT加工服務。
