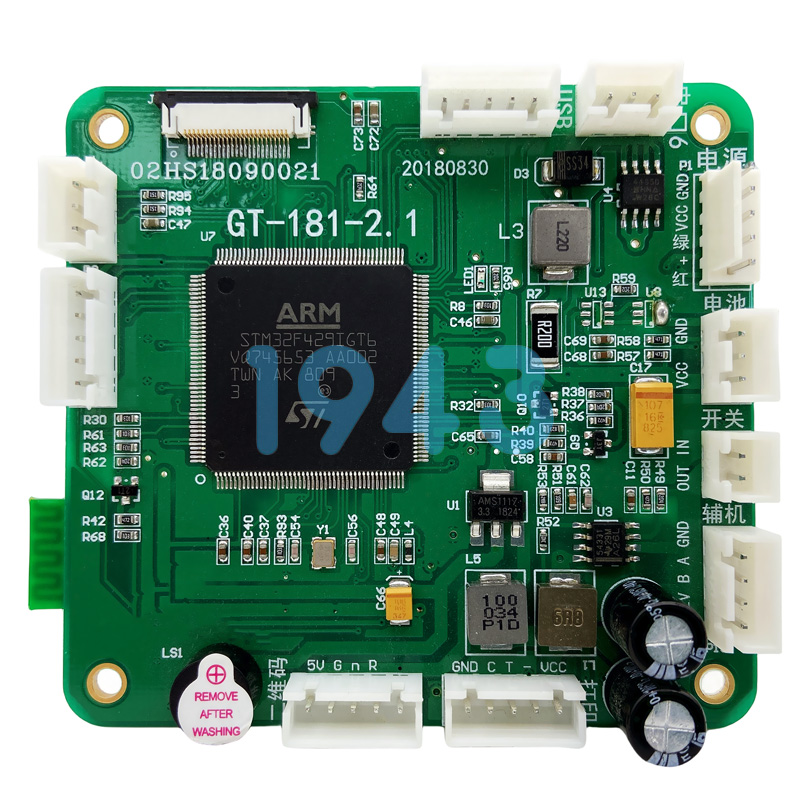

自動駕駛域控制器作為汽車的“超級大腦”，其PCBA電路板承載著海量傳感器數據的融合處理與實時決策。在這個高速數據交互的核心地帶，信號完整性（SI） 設計直接決定了系統的穩定性、可靠性和性能上限。尤其在制造環節PCBA加工中，對高速總線標準的嚴格遵循是保障最終產品品質的基石。以下是在設計時必須重點滿足的關鍵高速總線標準：

PCI Express (PCIe)：

• 應用： 域控制器內部核心處理器(SoC/CPU)、AI加速器、大容量存儲(NVMe SSD)、高性能傳感器接口之間的超高速互連。當前主流是PCIe Gen 4 (16 GT/s)，正向PCIe Gen 5 (32 GT/s) 和 Gen 6 (64 GT/s) 邁進。

• SI設計關鍵點：

  • 極嚴格的差分對內偏移(Skew)和對間偏移控制： 需精確匹配差分對長度，并嚴格控制不同通道間的長度差異。

  • 低損耗板材選擇： 高頻下介質損耗成為主要因素，需選用如M7級別或更優的低損耗/超低損耗(Df值小)板材。

  • 精確阻抗控制： 通常要求85Ω (+/-5% 或更嚴) 差分阻抗，貫穿整個鏈路（芯片封裝、PCB走線、連接器）。

  • 優化的過孔設計： 采用背鉆(Stub Removal)、微孔(HDI技術)減小過孔殘樁(stub)效應，降低反射和損耗。

  • 電源完整性(PI)協同設計： PCIe對供電噪聲極其敏感，需極低阻抗的電源分配網絡(PDN)，搭配高性能去耦電容（靠近芯片放置，多種容值組合）。

高速以太網 (Multi-Gigabit Ethernet)：

• 應用： 連接攝像頭、雷達、激光雷達等傳感器，以及域控制器之間的通信（如中央計算平臺）。主流包括1000BASE-T1 (1Gbps)、10GBASE-T1 (10Gbps)，未來將向更高速率演進。

• SI設計關鍵點：

  • 差分信號完整性： 遵循IEEE 802.3標準規定的發送端(Tx)和接收端(Rx)信號質量要求（如眼圖模板、抖動、回波損耗、插入損耗）。

  • 連接器與線纜建模： 必須考慮車載連接器、線束的阻抗匹配和損耗，將其納入端到端通道仿真模型。

  • EMI/EMC考量： 高速差分線是強輻射源，需精心設計參考平面、使用共模扼流圈、優化屏蔽層連接，滿足嚴苛的車規EMC要求（如CISPR 25）。

  • 隔離設計： 常需電氣隔離以滿足功能安全和地噪聲隔離要求，隔離器件的信號完整性需特別關注。

LPDDR4/LPDDR5/LPDDR5X：

• 應用： 為高性能SoC提供大帶寬、低功耗的內存訪問。

• SI設計關鍵點：

  • 超嚴格的時序預算： 極高的時鐘頻率和數據速率（LPDDR5可達6400 Mbps以上）要求極低的走線長度偏差（通常控制在幾十mil以內）。

  • 地址/命令/控制(CA)總線與數據(DQ/DQS)總線同步： 需嚴格匹配CA總線與DQ總線的飛行時間差。

  • 片上端接(ODT)優化： 合理配置ODT值以優化信號質量并降低功耗。

  • Vref穩定性： 接收端參考電壓(Vref)必須極其穩定和低噪聲。

  • 電源噪聲抑制： 內存子系統對電源紋波極其敏感，需要極其干凈且響應快速的供電網絡（多層低阻抗平面、大量靠近芯片的去耦電容）。SMT貼片精度和焊接可靠性在此至關重要。

MIPI CSI-2/D-PHY/C-PHY：

• 應用： 連接高分辨率攝像頭模組的主流接口。

• SI設計關鍵點：

  • 高速串行差分對： D-PHY HS模式速率可達4.5Gbps/lane以上，C-PHY速率更高。需滿足嚴格的差分阻抗、對內偏移要求。

  • 低功耗要求： LP（低功耗）模式信號質量同樣重要，影響通信可靠性。

  • 短鏈路優化： 攝像頭鏈路通常較短，但連接器、FFC/FPC線纜的阻抗不連續點需重點優化。

  • 共模噪聲抑制： 攝像頭常位于電磁環境復雜的區域，設計需關注共模噪聲的抑制。

車載傳統總線（CAN FD, FlexRay, LIN等）：

• 應用： 與車輛其他ECU通信、控制執行器等。雖然速率相對不高，但功能安全要求極高。

• SI設計關鍵點：

  • 網絡拓撲與終端匹配： 正確的終端電阻匹配對防止反射、保證信號質量至關重要，尤其在FlexRay等高速差分總線上。

  • 抗干擾能力： 設計需考慮在惡劣車載電磁環境下的魯棒性（如雙絞線使用、屏蔽設計）。

  • 故障安全： 需考慮總線短路、開路等故障模式下的安全狀態。

SMT貼片與PCBA加工的關鍵作用：

• 高精度貼裝： 高速芯片（BGA、CSP封裝）的焊點間距極小，SMT貼片機的精度直接影響焊點質量和信號路徑的連續性。貼片偏移可能導致焊點橋連、虛焊，破壞信號完整性。

• 焊接質量： 回流焊溫度曲線控制不當會導致焊料潤濕不良、空洞、冷焊等問題，增加阻抗不連續點或導致開路/短路，嚴重影響高速信號傳輸。

• 元件共面性： 大型BGA或連接器的共面性差，會導致局部焊接不良，影響電源分配或信號連接。

• 材料一致性： PCBA加工中使用的焊錫膏、助焊劑的性能必須穩定可靠，避免殘留物引起漏電或腐蝕，影響長期可靠性。

• 工藝控制： 對阻抗控制走線的蝕刻精度、層壓對準度、鍍銅均勻性等PCBA加工核心工藝的嚴格控制，是確保設計階段SI仿真結果得以在實物上實現的基礎。

• 清潔度： 殘留的離子污染物在高濕環境下可能導致電化學遷移，造成短路或漏電，影響信號和電源完整性。

總結：

自動駕駛域控制器PCBA的信號完整性設計是一個涉及芯片、封裝、PCB設計、材料選擇、互連技術、SMT貼片及PCBA加工工藝的系統性工程。深入理解并嚴格滿足PCIe、高速以太網、LPDDR、MIPI等關鍵高速總線的電氣規范，并將其要求貫穿于從設計仿真到制造落地的每一個環節（特別是高精度制造工藝的控制），是打造高性能、高可靠、滿足功能安全要求的自動駕駛“大腦”的核心保障。在追求更高算力與更快傳輸速率的道路上，SI設計與精密制造工藝的協同優化將始終扮演至關重要的角色。
