在SMT貼片加工中，元件的直立不良，即俗稱的“墓碑效應”或“立碑”，是一種嚴重影響產品良率與可靠性的焊接缺陷。它表現為片式元件的一端脫離焊盤并翹起，另一端則焊接到位，形似墓碑。1943科技憑借豐富的SMT制程經驗，深入剖析其成因，并重點通過鋼網開孔設計的優化進行有效預防，為客戶提供高可靠性的貼片加工服務。

一、 認識“墓碑效應”：現象與危害

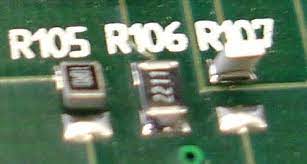

“墓碑效應”發生時，元件一端完全懸空或僅輕微接觸焊盤，另一端則形成有效焊接。這不僅造成電氣開路，使電路功能失效，更可能在后續組裝或使用中，因應力作用導致元件完全脫落，引發更嚴重的故障。對于追求高良率、高可靠性的電子產品，此類缺陷是SMT制程中必須重點攻克的難題。

二、 “墓碑效應”成因深度剖析

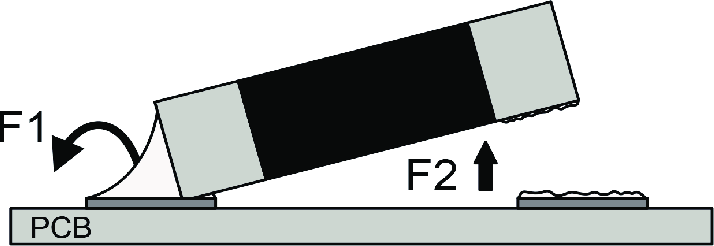

其核心成因在于元件兩端在回流焊熔融階段所受的潤濕力不平衡，導致一端被“拉起”。1943科技總結關鍵因素如下：

1. 焊膏印刷與沉積量不均：

   • 鋼網開孔設計不當： 這是最核心的誘因之一。當元件兩端的焊盤上沉積的焊膏體積或形狀存在顯著差異時，熔融焊料的表面張力會不同。焊膏量多的一端，熔融焊料產生的拉力更大，容易將元件翹起端拉離焊膏量少的一端。

   • 鋼網張力不足或污染： 鋼網張力不足導致印刷時與PCB間隙不均，鋼網孔壁污染（如殘留錫膏）阻礙焊膏釋放，都會造成兩側焊膏沉積量不一致。

2. 元件兩端可焊性差異：

   • 元件電極鍍層不均勻、氧化或污染，導致兩端在相同焊接條件下潤濕能力不同，從而產生拉力差。

3. 貼片精度偏移：

   • 貼片機精度不足或拾放參數設置不當，導致元件放置時存在偏移。若元件一端明顯偏離焊盤中心或壓在阻焊層上，會嚴重影響該端焊膏的熔融和潤濕。

4. 焊盤設計不對稱或布局不合理：

   • 元件兩端焊盤大小、形狀不一致（如一端連接大面積銅箔，另一端連接細走線），導致熱容量差異顯著。回流時，熱容量小的一端焊膏先熔融潤濕元件，在表面張力作用下將元件拉起。線路連接的不對稱也會影響電流分布和加熱速率。

5. 回流焊溫度曲線不匹配：

   • 預熱區升溫過快，助焊劑未充分揮發活化；或者熔融區溫度過高、時間過長，加劇了熔融焊料表面張力不平衡的作用。

三、 鋼網開孔設計優化：1943科技的解決方法

鋼網作為焊膏沉積的“模具”，其開孔設計的優化是解決“墓碑效應”最直接、最有效的核心策略。1943科技在鋼網設計中應用以下關鍵優化措施：

1. 平衡焊膏體積：

   • 精確計算與仿真： 根據元件規格、焊盤尺寸、目標焊點形態，精確計算所需焊膏體積，確保兩端焊盤開孔設計沉積的焊膏體積盡可能相等。利用專業鋼網設計軟件進行仿真預測。

   • 考慮焊膏回流特性： 優化開孔形狀（如方形改為倒圓角方形、矩形加導流槽），促進焊膏在回流時的均勻鋪展，減少拉力差。

2. 針對熱容量差異的補償設計：

   • 連接大銅箔焊盤的差異化開孔： 對于一端連接大銅箔（高熱容量）的焊盤，適當增大其鋼網開孔面積或進行微小的外擴（如U型開孔、Home形開孔），增加該端焊膏沉積量，補償其在回流時因散熱快導致的熔融滯后和潤濕力不足問題，平衡兩端受力。

   • 連接細走線焊盤的優化： 另一端連接細走線（低熱容量）的焊盤，開孔設計可相對保守或標準，避免過度沉積。

3. 精細控制開孔尺寸與位置：

   • 內距控制： 確保開孔內邊緣與焊盤內邊緣精準對齊，避免焊膏印刷在阻焊層上。

   • 寬厚比/面積比達標： 嚴格遵守寬厚比（開口寬度/鋼網厚度）或面積比（開口面積/[孔壁周長*鋼網厚度]）的設計規范，保證焊膏良好釋放且形狀穩定，減少印刷差異。

4. 特殊元件與布局的處理：

   • 間距極小元件： 對01005、0201等超小元件，采用更嚴格的開口尺寸控制和形狀優化（如采用納米涂層鋼網改善脫模），防止印刷橋連并保證體積平衡。

   • 非對稱布局補償： 對因PCB布局導致熱容量顯著不對稱的情況，在鋼網設計階段即進行焊膏體積的針對性補償設計。

四、 協同提升：1943科技的綜合保障

除了鋼網開孔優化，1943科技在SMT全制程中協同控制其他關鍵因素以杜絕“墓碑效應”：

• 來料檢驗： 嚴格管控PCB焊盤質量、元件可焊性及共面性。

• 焊膏管理： 選用性能穩定的焊膏，規范儲存、回溫、攪拌流程。

• 印刷制程： 維持鋼網高張力，規范清潔頻率，精準控制刮刀參數（壓力、速度、角度）。

• 貼片精度： 定期設備校準，優化吸嘴選擇與貼裝參數，保證元件放置精準。

• 回流曲線優化： 根據具體產品特性（元件、PCB、焊膏），定制并優化回流溫度曲線，確保受熱均勻，尤其是預熱區升溫速率和熔融區駐留時間的控制。

結語：精準控制，品質無憂

“墓碑效應”看似是SMT貼片加工中的微小缺陷，卻直接影響產品的核心功能與長期可靠性。1943科技深諳其成因機理，并將鋼網開孔設計的精準優化作為制程控制的核心環節。通過科學的開孔計算、針對性的熱補償設計和嚴格的制程管控，我們能夠有效消除“立碑”隱患，確保每一片PCBA都具備卓越的焊接品質。選擇1943科技，即是選擇對細節的苛求與對品質的承諾，為您的電子產品提供堅實可靠的制造保障。
